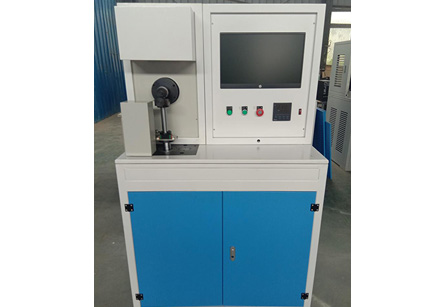

環塊摩擦磨損試驗機

一、產品概述及用途

該摩擦磨損試驗機是參照國標GB/T12444-2006《金屬材料磨損試驗方法試環-試塊滑動磨損試驗方法和GB/T3960-2016《塑料  滑動摩擦磨損試驗方法》進行設計和制造的，并滿足此標準。主要用于測定金屬、非金屬及其復合材料的滑動摩擦磨損性能。評定金屬、非金屬及其復合材料的品質，研究塑料及其復合材料的摩擦磨損性能。能夠測量塑料及其復合材料的摩擦力，摩擦系數，摩擦力矩，磨損量等試驗參數。可用于測量材料摩擦系數、摩擦力，磨損量等參數試驗。該機適用于摩擦學研究和其它專業領域，在機械工礦、石油化工、大專院校、研究院所等部門具有廣泛的用途。是科研機構，大專院校，質監部門，工礦企業理想的試驗設備。

二、功能特點

    該機由機座及機架、轉動軸及其交流伺服驅動系統、摩擦副及試樣裝夾裝置、試驗力加載裝置、各試驗參數電子測量系統、計算機及數據采集板卡和專用控制軟件等部分組成。轉動軸的驅動由交流伺服電機及其控制系統組成，該系統可在其整個轉速范圍內實現恒定輸出，且可在極低的轉速下平穩工作，這樣就實現了轉動軸（環）在大范圍內的無級調速，滿足了不同研究者的需求。

   該機的轉動軸（環）轉速、轉數（試驗周期）、摩擦力矩（摩擦系數、摩擦力）、摩擦時間等參數均由計算機控制、實時采集試驗數據并可繪制相應的試驗曲線（如摩擦力-時間曲線等），可任意存儲、調閱、打印輸出，數據真實可靠，無人為因素影響。當任何一個參數超過預置值時，試驗機停止轉動。

二、技術參數

1、試驗力：2000N

2、法向力載荷范圍：20-2000N無級可調；

3、試驗力準確度：≤±1%；

4、試驗力長時自動保持示值相對誤差：≤±1%FN；

5、試驗力示值回零誤差：≤±1%FN；

6、加載系統：自動加載；

7、摩擦力矩測量范圍：0—500N.mm；

8、主軸轉速范圍：10— 2000r/min(無級可調)，；

9、轉速控制精度: ≤±2r/min

9、試驗周期控制范圍（試驗轉數）：1—10⁹任意設定；

10、摩擦力矩示值相對誤差：≤2%；

11、采用自動加載試驗力，試驗力無級加載、自動控制、轉動軸轉速采用交流伺服電機自動控制，實時顯示試驗力、摩擦力、轉速、轉數、時間等參數并繪制曲線；

12、試驗條件：可在無潤滑（干摩擦）或有油潤滑條件下進行試驗。

13、數據處理范圍：華興專用控制系統控制計算機實現對整機和試驗過程的的全控制，實時顯示各種參數，自動繪制和記錄摩擦力-時間曲線、摩擦系數-時間、溫度-時間等多種曲線，并可存儲打印試驗報告。各試驗參數均可由操作者在計算機界面上自動設定并由計算機實時控制并顯示.

14、試驗轉動環摩擦副尺寸：執行標準GB/T12444-2006或GB/T3960-2016；

16、試驗轉動環摩擦副材料：45＃鋼，硬度HRC40-45；

17、電源：220V,50Hz
